产品描述

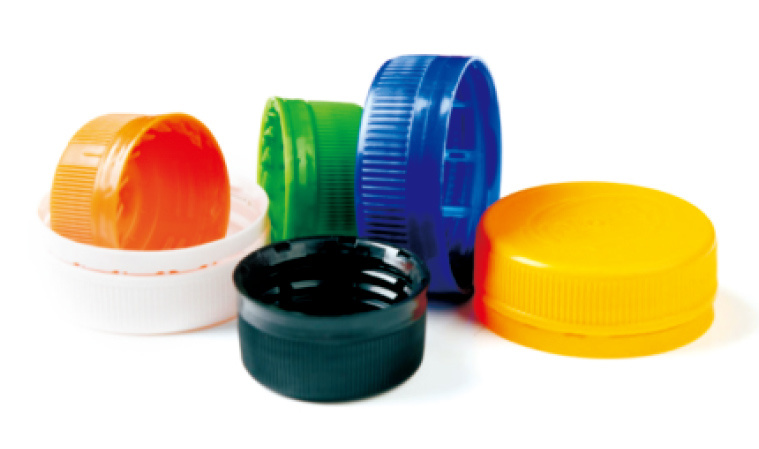

DR-24H塑料盖压缩成型机是第二代盖压缩技术的创新。该型号以PP或PE为原料，具有高质量和高效率的生产能力，可以制造不同规格的碳酸饮料盖和矿泉水盖。整套设备采用计算机控制，具有良好的稳定性和耐用性。该机器制造的塑料盖外观平整光滑，没有注射点，看起来美观。与同功率的传统注塑机相比，其尺寸稳定可靠，产量大幅提高了3倍，并且没有热流道废料，从而使原材料的利用率提高到98%，实现了环保生产。同时，该机器大大节省了劳动力，减少了占地面积，有效节约了能源，机器具有高质量和高效率的生产。为了突出和保持客户的产品特性，我们根据客户的要求提供在盖子上雕刻清晰、美丽的图案和商标的服务，帮助客户实现低成本但高效率的大规模盖子生产。这种全自动盖成型设备的成功开发是那些渴望实现高产能但低能耗的人的首要任务，同时也是那些希望提高盖子质量的人的首要任务。
DR-24H盖压缩成型机适用于热成型塑料（PP、PE等）的盖子生产，其旋转设计确保了连续的盖子生产，没有注射时间，因此产量大幅提高。
该机器采用连续压缩成型液压机通过干混颗粒化合物（即HDPE、PP）的挤出、计量、造粒和插入模具腔体来制造塑料盖。机器的产能在很大程度上取决于化合物的性质和制造盖子的几何形状。
设备优势。
1.智能PLC控制系统
2.人机界面，操作简单稳定
3.机器采用世界级的工业设计和加工工艺，精致的电气配置和卓越的组装技术
4.简单的计算机操作实现从PP和PE树脂到最终盖子的全自动生产。
5.旋转压缩盖成型提供更短的回收时间，高产量和精美的最终盖子，盖子没有注射点，便于盖子商标印刷。
6.高密度盖子，单色盖子之间的更换时间短。
7.低能耗，产量是传统盖注塑机的三倍。
8.每个盖模具独立压缩，没有流道废料。
9.简单且低成本的模具维护
10.高效率，低价格
液压式旋转压盖机，采用连续压塑成型工艺，特别适用于热塑成型产品。
经过塑化的物料，定量剪切投入到模腔里，连续循环运行。
液压系统安装在接近模具的位置，在设备循环运行时，便于调整压力。
挤出机的作用是塑化物料，使之处于熔融状态。
具体是批物料的熔化，混合，以及为下一道加垫工序做准备。
塑化原料的能量主要来自螺杆一物料系统的机械摩擦，而不是来自于料桶中的加热单元。
液压旋转压机CCM专门设计用于通过压缩生产热塑性产品。

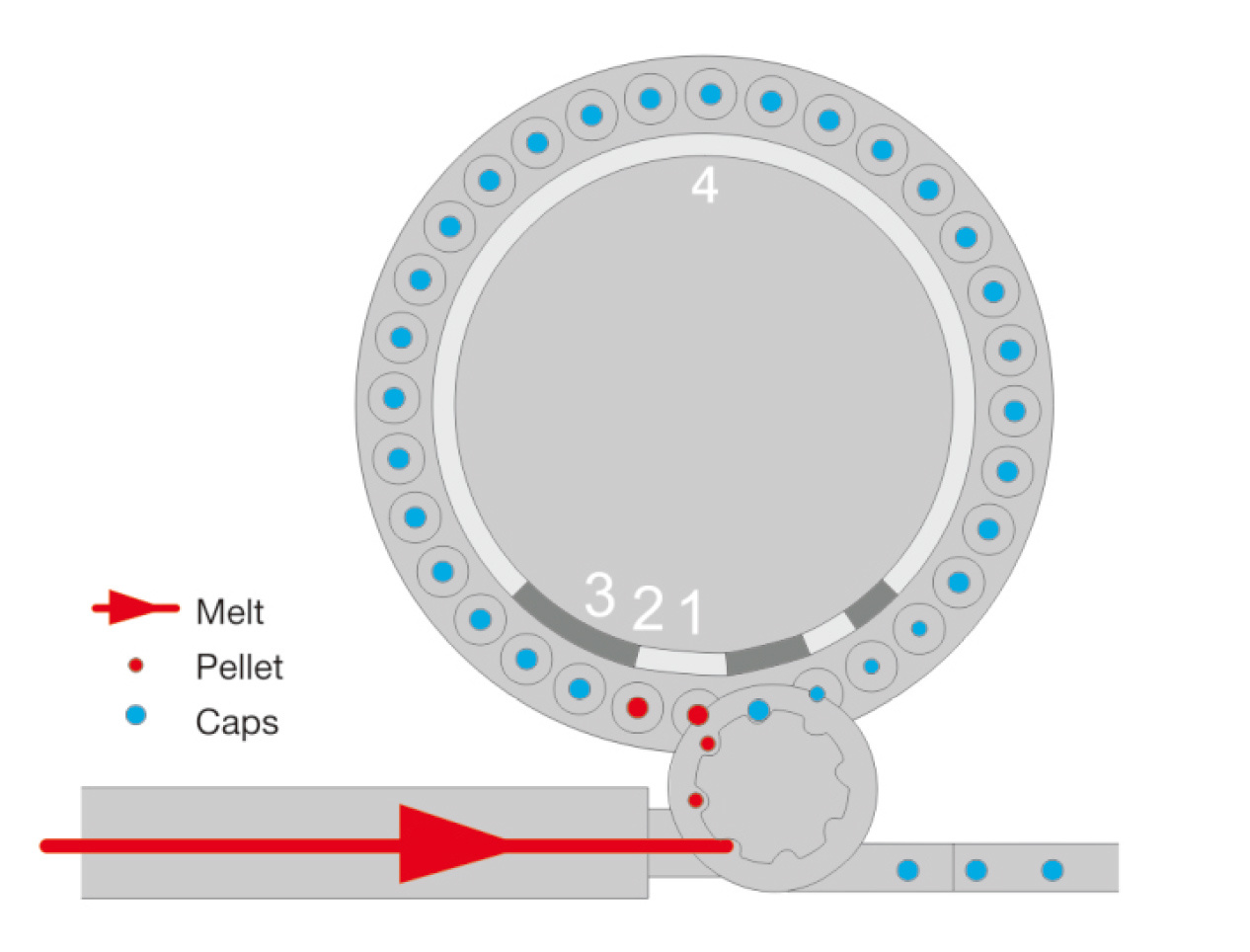

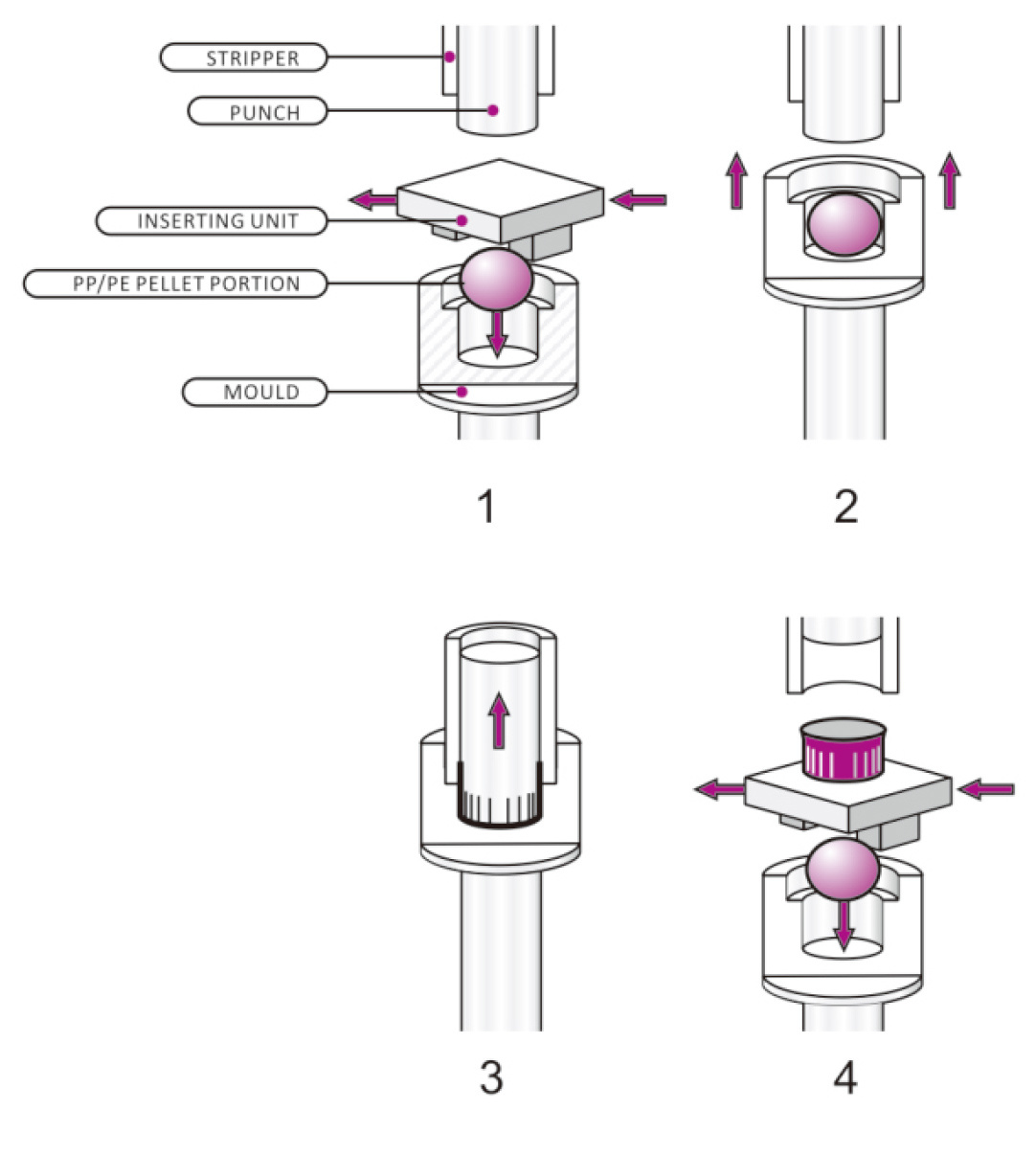

在连续工作周期中，塑料材料从塑化单元供给，切割成适当规格的颗粒，然后插入模具腔体内。
液压系统负责在生产周期进行时以可调节的压力关闭模具。
挤出机的任务是塑化化合物，这意味着熔化、混合并正确准备熔体以进行衬里过程。
塑化化合物所需的能量主要来自螺杆-料筒-材料系统的摩擦机械工作，而不是来自料筒上的加热元件
技术参数
| 项目 | DR-36H | DR-24H | DR-16H |
| 原材料 | PP/HDPE/LDPE/PTE | PP/HDPE/LDPE/PTE | PP/HDPE/LDPE/PTE |
| 生产效率(只/每小时) | 23000-43000pcs/hr | 17000-31000pcs/hr | 9000-18000pcs/hr |
| 制盖直径(外径) | 22-42mm | 22-42mm | 22-42mm |
| 制盖高度 | 10-25mm | 10-25mm | 10-25mm |
| 腔数 | 36cavities | 24cavities | 16cavities |
| 实际耗能 | 32-42kw | 28-33kw | 16-20kw |
| 运行压力 | 0.8Mpa | 0.8Mpa | 0.8Mpa |
| 压力消耗 | 2.0立方米/小时 | 1.0立方米/小时 | 1.0立方米/小时 |
| 电源电压(三相五线) | 380V 50HZ | 380V 50Hz | 380V 50Hz |
| 全机重量 | 9 ton | 6.5 ton | 4.5ton |
| 外形尺寸(长*宽*高) | 5900*2180*2600mm | 4800*1950*2650mm | 4300*1750*2650mm |
| 机器安装总电力 | 75kw | 55kw | 40kw |
以上数据可能不断研发改进，仅供参考，若有变更，恕不另行通知。
